靜電粉末噴涂設(shè)備工藝粉末涂層的形成

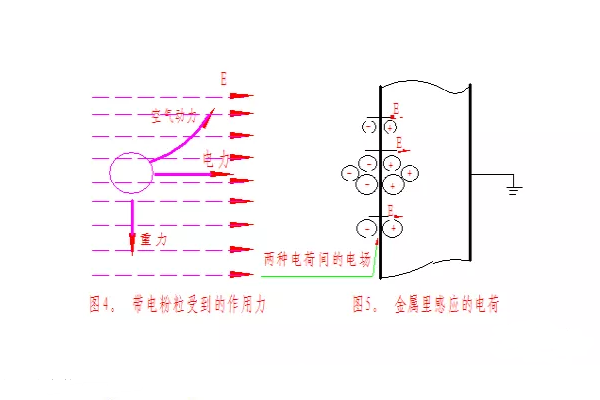

粉粒在噴涂到工件前的受力情況如圖4所示，在把粉粒推到距工件幾個厘米之前，氣動力與電場力要克服重力和氣動力豎直方向分力的阻礙，當帶電粉粒與接地工件距離幾個厘米時，馬上會在工件表面感生出如圖5所示的數(shù)值相等但極性相反的電荷（稱之為“鏡像電荷”）。

帶電粉粒與鏡像電荷之間馬上就會產(chǎn)生一種相互吸引的力，使粉粒被牢牢地‘粘’在了工件表面上。由于大多數(shù)粉末所用的材料都是強電介質(zhì)，它們帶上電荷后，都不會讓電荷很快“漏掉”。試驗證明，粉末涂料帶電后吸附在金屬表面上，至少能維持約7個小時之久，即使是粒徑小的粉末也不例外。

如果沒有足夠強的電場或粉粒未能很好地帶上電，則即使粉粒在氣動力的幫助下到達了工件表面，也會彈離工件，或受重力影響而跌落。

粉粒電荷與由它感生而出的鏡像電荷在金屬表面上相互緊靠在一起，這些成對的電荷不僅異性相吸而使粉粒被吸附在工件表面上，而且還會在金屬表面建立起另外一個重要的電場，這個電場是保持這種吸附力的重要原因，但同時又是造成下面即將闡述的逆向離子化的重要原因。

根據(jù)庫侖定律：

可知帶有較大電荷量的q_f的大粒徑粉粒感生出同值的鏡像電荷之間有較大的吸附力。因此，較大的粉粒對金屬工件有較強的吸附力。

與金屬工件表面直接接觸的第一層粉末與金屬表面的吸附力最強，這是由于鏡像電荷與粉末電荷之間的距離最近，因此，續(xù)后涂層中的粉粒必須越過已有的粉末層來感生自己的鏡像電荷，而此時距離較遠（L較大，其庫侖吸附力較?。?，因此，帶有較少電荷的小粒徑粉粒所產(chǎn)生的吸引力小，可能不足以把粉粒保持于已有的涂膜之上。

事實上。由于大粉粒與其感應(yīng)的鏡像電荷之間有較大的吸引力，故造成了較大粉粒（相對小粉粒）更有能力沉積到已有的、未固化的涂膜上。通過適當?shù)氖侄危覀兡軌蛴^察到未固化的粉末涂層的截面，就會看到涂層的底部（靠近金屬表面處）粉粒的平均直徑比頂部粉粒要小。

 如果粉末涂料在固化過程中流平得不好，組成涂膜外層的大粉粒未能完全流平，就會保持著未固化時涂層的表面形狀，產(chǎn)生因流平性不足而導(dǎo)致光澤度低、不平整以及桔皮等后果。
