全自動(dòng)噴塑線摩擦槍粉末粒徑的影響

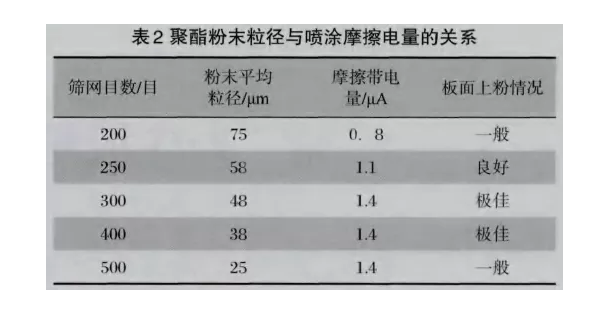

選取已加入2‰比例的A摩擦助劑的聚酯配樣，經(jīng)擠出冷卻后，以不同目數(shù)的篩網(wǎng)過(guò)篩，得到一組具有代表性粒徑的粉末，在相同的條件下噴涂，得到表2一組摩擦帶電量的數(shù)據(jù)。

由表2數(shù)據(jù)可以看出，粒徑越小摩擦帶電量越大，但過(guò)小的粒徑對(duì)粉末的上粉率卻較差。

這是因?yàn)榱皆叫?，粉末在摩擦槍管壁與摩擦棒的摩擦接觸越多，故摩擦帶電量越大.而摩擦槍噴涂時(shí)因粉末摩擦而帶電的，其動(dòng)力來(lái)源是壓縮空氣。

在粉末通過(guò)摩擦帶電離開摩擦槍后，過(guò)小的粉末顆粒容易受到噴房?jī)?nèi)氣流的影響而使上粉率變差。同樣，粗顆粒粉末由于本身摩擦帶電效果不如細(xì)微顆粒，也容易空氣流動(dòng)和自身重力影響，與工件不易接觸，并且會(huì)有“反彈“現(xiàn)象。

所以作為摩擦槍粉末，其粉末的粒徑分布要適當(dāng)，一般控制在35-45微米，過(guò)粗、過(guò)細(xì)粒徑所占比例越少越好。
