自動(dòng)噴塑流水線廠家 |粉末涂料附著力涵義

目前，國(guó)內(nèi)外化學(xué)家還沒(méi)有對(duì)附著力下一個(gè)確切的定義，一般在大多數(shù)情況下，認(rèn)為分開(kāi)涂膜涂層與底材兩個(gè)相互粘連的界面所需要做的功，暫且稱(chēng)為涂層的附著力。

涂層與底材之間的界面，理想狀態(tài)下，底材光滑平整，那么將底材和涂層聯(lián)系在一起的作用力是單位幾何面積上的界面吸力，實(shí)際底材都是具有微小尺寸的粗糙表面。

所以涂層與底材表面之間的實(shí)際接觸面積遠(yuǎn)遠(yuǎn)大于其幾何面積，由于表面粗糙度存在于微觀甚至亞微觀尺度，此種情形類(lèi)似于液體滲入毛細(xì)管，故可以引入如下的方程式：

式中：L ——滲透值，cm;
r ——進(jìn)入毛細(xì)管的半徑，cm;
t ——時(shí)間，s；
γ——表面張力，mNm – 1；
η——粘度，Pa·s；
θ——接觸角。

需要說(shuō)明的是涂層的表面張力高，滲透速率Lt-1就較大，毛細(xì)管的半徑是底材的變量，非涂層的變量。

特別關(guān)注的一個(gè)變量是粘度，從微觀和亞微觀尺度，裂紋和小空，涂膜涂層中的一部分顏填料與聚合物顆粒都至少比一些表面不規(guī)則尺寸要大，因此臨界粘度是涂層連續(xù)（外）相的粘度，而不是涂料的總體粘度。

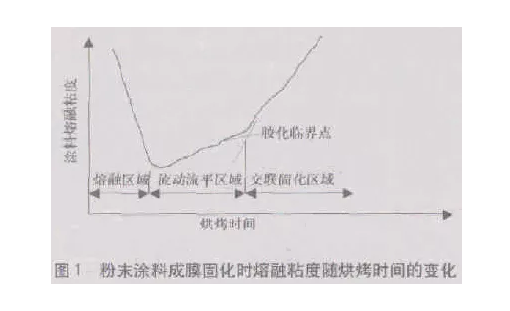

外相的粘度越低，滲透得越快，粉末涂料成膜過(guò)程是一個(gè)粘度從高到低再到高的過(guò)程，如圖1 所示。

把粉末涂料涂覆到被涂物上面，經(jīng)過(guò)加熱烘烤，粉末開(kāi)始熔融，并將粉末粒子之間的空氣排出，熔融的粉末涂料逐漸流平，逐步失去流動(dòng)性固化成膜。

當(dāng)反面開(kāi)始熔融時(shí)粘度很大，隨著烘烤時(shí)間的延長(zhǎng)，粘度下降得很快，這個(gè)區(qū)域叫做熔融區(qū)域；

然后熔融的粉末涂料的粘度開(kāi)始緩慢地增加，當(dāng)涂膜的表面基本上看不到流動(dòng)時(shí)，這個(gè)區(qū)域叫流動(dòng)流平區(qū)域，這時(shí)的涂膜用鋼針拉絲時(shí)還可以拉成細(xì)絲；

接著涂膜失去流動(dòng)性，開(kāi)始明顯膠化，完全失去流動(dòng)性，此時(shí)涂料被固化，這一區(qū)域叫做交聯(lián)固化區(qū)域。

假設(shè)引起粉末涂料流動(dòng)的主要力是表面張力，當(dāng)涂膜厚度比通常的厚度（25～75）mm 大時(shí)，重力成為重要的因素。

在烘烤時(shí)涂料的熔融粘度起著阻礙流動(dòng)的作用，如果表面張力引起的熔融涂層的流動(dòng)，那么粉末粒子的曲率半徑將起著決定的作用。

因?yàn)橐饍蓚€(gè)球型粒子間的壓力與被粒子半徑隔開(kāi)的涂料表面張力成比例關(guān)系，其流動(dòng)時(shí)間t可以用下面的公式表示：

式中：η——涂料的粘度；
Rc ——粉末粒子的平均曲率半徑；
σ——涂料的表面張力。

所以，保持足夠長(zhǎng)時(shí)間的低粘度對(duì)徹底滲透來(lái)說(shuō)是很重要的。
