涂裝設(shè)備廠家｜攻絲油造成縮孔案例分析

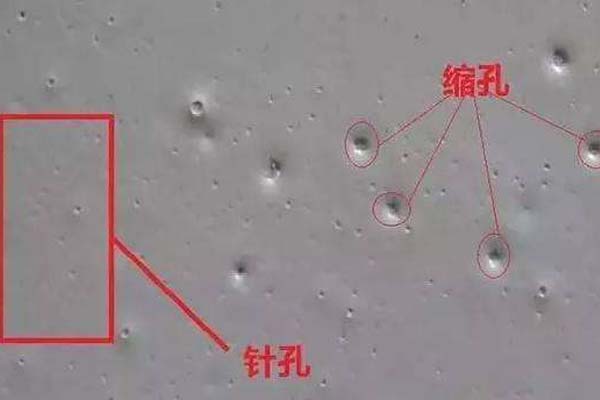

連續(xù)出現(xiàn)的兩次縮孔缺陷有些意外，好在第二次出現(xiàn)時就找到原因并解決了。

在沒有更換粉末廠家、以及其他均正常的情況下，前天下午下班工件正常，也沒有添加新的粉末，經(jīng)過一個晚上，第二天上午出現(xiàn)了批量的縮孔；

停了幾天以后，相同的情況又發(fā)生了一次。該次縮孔用人為破壞解釋聽起來合乎邏輯。

但仔細(xì)觀察發(fā)現(xiàn)，有一種工件的焊合組件中有幾個帶有絲孔的部件，部件周圍出現(xiàn)涂層不能覆蓋的區(qū)域，認(rèn)定是攻絲油滲出造成，噴涂后被攻絲油污染的粉末落到回收設(shè)備中，出現(xiàn)了表面張力低的核心，從而產(chǎn)生縮孔缺陷。

此前也是應(yīng)用同一類型的攻絲油（普通食用油），沒有產(chǎn)生過問題，為何這次就不行了呢？

原來該批攻絲部件為春節(jié)前所生產(chǎn)，經(jīng)過春節(jié)長假后變得黏稠，前處理未能脫脂干凈，甚至經(jīng)脫脂后又回歸了流質(zhì)的特性，使得具有絲孔的部件周圍仍留有油類，粉末固化后不能覆蓋。

將剩余部件用氣焊火焰高溫?zé)坪?，油脂基本燃燒徹底，再?jīng)行焊合后、脫脂、噴涂后，此類缺陷沒有出現(xiàn)。

可以看出，新鮮的工件沒有問題，但長期擱置的工件出現(xiàn)了問題；油脂半干的出現(xiàn)了問題，而徹底灼燒的沒有問題；

本應(yīng)起除油作用的脫脂劑，反倒將半干的油脂變成更易流動的狀態(tài)；在工件內(nèi)部絲孔組件油脂周圍是涂層不能覆蓋的，回收的粉末噴到外觀面上是縮孔缺陷。再次證明縮孔缺陷出現(xiàn)的復(fù)雜性非同一般。
