日常見(jiàn)到的靜電噴涂設(shè)備的鋼筋混凝土結(jié)構(gòu)在現(xiàn)代建筑工程中早已得到了廣泛應(yīng)用，然而在沿海的碼頭、跨海大橋、防凍的機(jī)場(chǎng)及高速公路等設(shè)施環(huán)境中。

問(wèn)題：由于鋼筋混凝土結(jié)構(gòu)自身的特點(diǎn)，不可避免地存在縫隙或空隙，使得具有較強(qiáng)腐蝕能力的海水、酸雨、鹽水等慢慢滲入結(jié)構(gòu)中，進(jìn)一步對(duì)鋼筋進(jìn)行銹蝕，降低鋼筋的力學(xué)性能;

隱患：更為嚴(yán)重的是，銹蝕所產(chǎn)生的氧化鐵皮會(huì)產(chǎn)生幾十倍的體積膨脹，引起混凝土開(kāi)裂和保護(hù)層剝落，進(jìn)一步縮短鋼筋混凝土建筑的服役壽命，甚至引發(fā)嚴(yán)重的災(zāi)難性事故。

1.主要設(shè)備測(cè)試

全自動(dòng)噴涂設(shè)備、沖擊試驗(yàn)儀、附著力試驗(yàn)儀等涂料及涂層性能檢測(cè)設(shè)備。

2.粉末涂料及涂層制備

按設(shè)計(jì)配方稱(chēng)取各組分原料，經(jīng)粉碎機(jī)充分預(yù)混合后在設(shè)定溫度區(qū)間內(nèi)進(jìn)行熔融擠出，擠出片料經(jīng)冷卻、粉碎、篩分、靜電噴涂、熱固化成膜，最后對(duì)涂膜進(jìn)行性能側(cè)試。

3.結(jié)果與討論

傳統(tǒng)重防腐涂料的主體樹(shù)脂大多使用環(huán)氧樹(shù)脂，這是由環(huán)氧樹(shù)脂的分子鏈結(jié)構(gòu)所決定的，環(huán)氧樹(shù)脂尤其是雙酚A型環(huán)氧樹(shù)脂中的羥基具有高極性，可以與金屬表面形成化學(xué)鍵，增強(qiáng)了環(huán)氧樹(shù)脂的附著力；

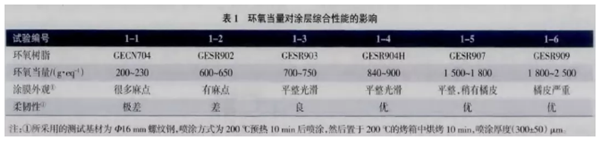

以KD410作為環(huán)氧固化劑，按環(huán)氧基：羥基=1:1的配方比例設(shè)計(jì)配方;每200g樹(shù)脂配方中添加20g的沉淀鋇作為填料，其余流平劑、安息香、消泡劑等常規(guī)助劑按常規(guī)粉末涂料配方比例添加，以炭黑作為顏料試驗(yàn)結(jié)果如表1所列。

由表1可以看出，環(huán)氧當(dāng)量增加，涂膜的柔韌性增加。這是由于隨著環(huán)氧當(dāng)量增加，單位環(huán)氧樹(shù)脂中可參與反應(yīng)的環(huán)氧基數(shù)目相對(duì)減少，固化反應(yīng)完成以后所形成的涂膜交聯(lián)密度也相應(yīng)降低，韌性增加。

我們通過(guò)測(cè)試后吃驚收獲了關(guān)于斯普瑞靜電噴涂設(shè)備流水線鋼筋涂膜的秘密，實(shí)驗(yàn)永遠(yuǎn)是檢驗(yàn)真理的唯一標(biāo)準(zhǔn)，希望這篇文章為您帶來(lái)耳目一新的感受！

PS：原創(chuàng)系文案，請(qǐng)勿抄襲，如需轉(zhuǎn)載或者借鑒，請(qǐng)清晰標(biāo)明出處（含企業(yè)網(wǎng)站、自媒體以及其他第三方平臺(tái)），如有抄襲將追溯其法律責(zé)任，版權(quán)始終歸于斯普瑞所有， 違者必究！
